电容式液位计

电容式液位计

该液位计采用了射频稳频稳幅设计,并通过内部的线性化和补偿校正网络,解决了温度、压力、湿度等因素对测量精度的影响,具有很好的抗干扰性和可靠性。

产品咨询热线:
15560208989

  UYB系列电容式液位计利用探极与容器间形成的电容量随物(液)位呈线性变化规律,将物(液)位的变化量转换成线性的4-20mADC标准信号输出。该液位计采用了射频稳频稳幅设计,并通过内部的线性化和补偿校正网络,解决了温度、压力、湿度等因素对测量精度的影响,具有很好的抗干扰性和可靠性,使得在任何复杂环境下(如:高温,高压,强弱腐蚀)介质物位或液位测量变得简单和容易。特别是化肥行业的首选。




  UYB系列电容式液位计技能测量固体介质的物位有能测量液位介质的液位。能用于工业现场几乎所有介质的测量。可广泛用于石油、钢铁、冶金、油田、化工、水泥、火力发电厂、轻工业、污水处理等行业。

  产品特点

  ※结构简单,安装方便。

  ※能对几乎所有强、弱腐蚀介质物位进行连续测量

  ※工作温度高,从-160-+250℃

  ※工作压力高,从-0.1-32MPa

  ※几乎不受压力,温度,湿度等因素对测量的影响

  ※抗干扰性强,工作稳定、可靠

  ※防爆设计,适合爆炸性环境使用

  ※提供特殊应用设计

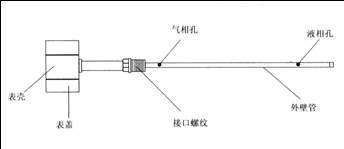

  螺纹式安装 法兰式 软缆式

  技术参数

  测量探极:单探极(金属容器);双探极(非金属容器)

  探极形式:1、不锈钢刚性探极

  2、不锈钢柔性探极

  3、聚四氟乙烯护套刚性探极

  4、聚四氟乙烯护套柔性探极

  测量范围:钢性电极:0-3m(超过3m可特殊订货)

  柔性电极:0-60m(超过60m可特殊订货)

  测量精度:0.5、1.0级

  输出信号:4-20mADC(二线制)

  负载电阻:0-600Ω

  传送距离:<1000m

  工作电源:18-24VDC

  工作压力:0.6、1.0、2.5、6.4-32Mpa

  工作温度:-160-250℃

  环境温度:-50-+80℃

  相对湿度:≤85%

  被测介质最大颗粒:≤5mm

  安装方式:1、法兰:DN20-DN150(一般按DN25供货)

  2、M27×2螺纹

  接线盒接口:M20×1.5内螺纹

  防爆等级:ExibⅡCT5

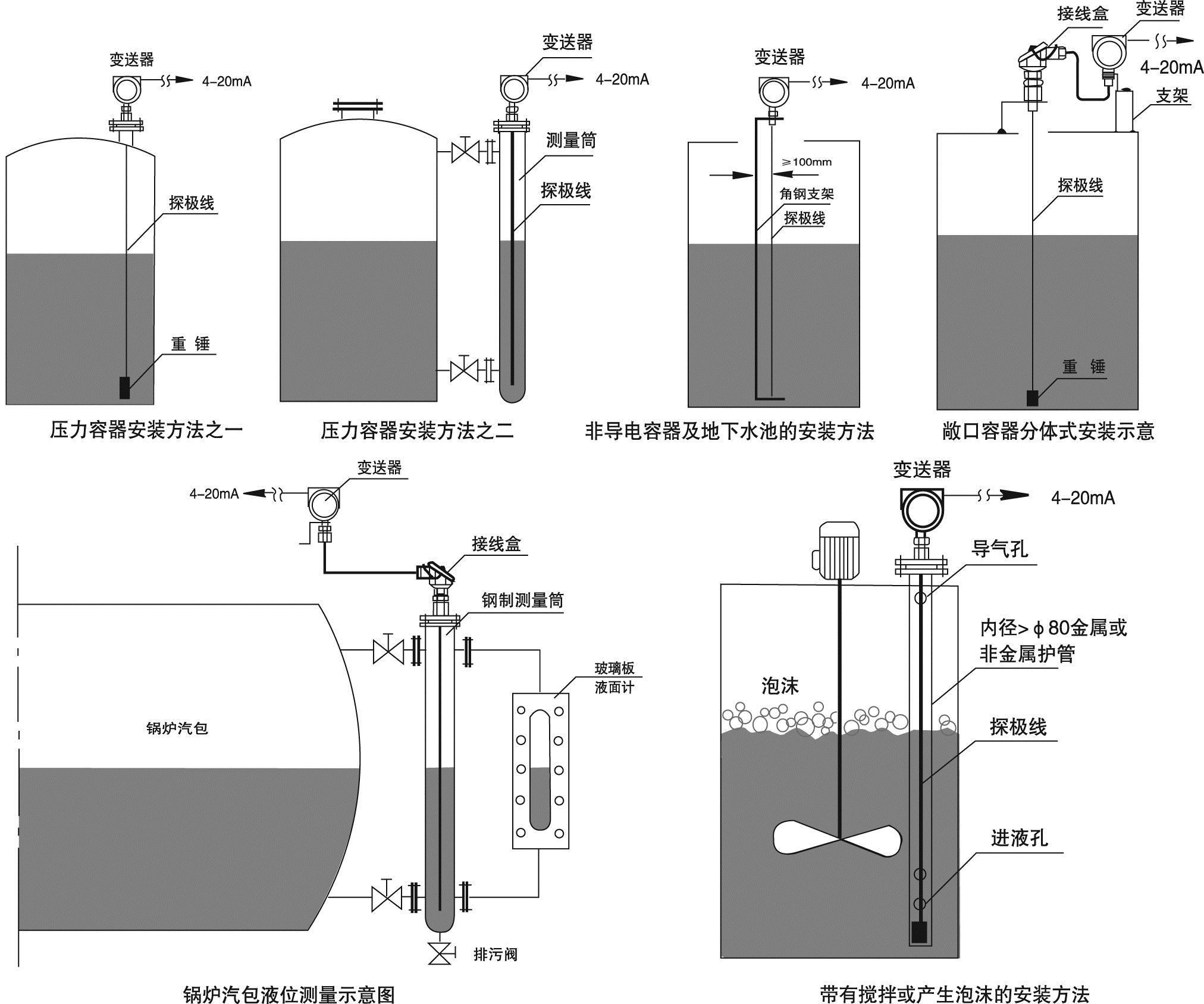

  典型安装应用示意图

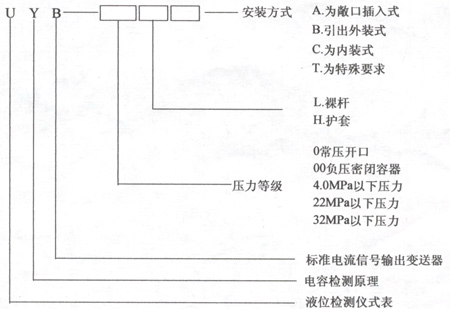

  型号说明




  UYB系列电容式液位计适用工位

序号

检测点点名称

检测介质

温度不大于℃

压力不大于MPa

介质特点

检测范围不大于mm

液位计结构安装形式

参考型号

1

锅炉汽包液位

200℃

1.6

高温

500

带散热管外装或分体安装

UYB-40B

2

造汽汽泡

200℃

1.6

高温

500

带散热管外装或分体安装

UYB-40B

3

变换饱和塔

150℃

0.8

水较脏

1000

带散热管外装或分体安装

UYB-40B

4

变换热水塔

150℃

0.8

水较脏

1000

带散热管外装或分体安装

UYB-40B

5

变换冷凝塔

50℃

0.8

水较脏

1000

外装

UYB-40B

6

碳化塔综合塔

碳化液、稀氨水

50℃

0.8

多有结晶易堵塞

按用户要求

内装

UYB-40B

7

铜塔

醋酸铜氨液

50℃

16MPa

可能有沉淀油污

500-1000

外装需加排污

UYB-220B

8

碱洗塔

碱液

50℃

16MPa

可能有沉淀油污

500-1000

外装需加排污

UYB-220B

9

铜液氨冷器

液氨

30℃

0.6MPa

可能有沉淀油污

1000-1500

外装需加排污

UYB-40B

10

铜液再生器

铜氨

80℃

0.3MPa

可能有沉淀油污

1000-1500

散热

UYB-40B

11

氨分

液氨

30℃

32MPa

高压

500

视设备结构定

UYB-320B

12

冷交

液氨

5-15℃

32MPa

高压

500-800

视设备结构定

UYB-320B

13

合成氨冷器

液氨

5-15℃

0.3MPa

管内高压

1000-1500

内外均可

UYB-40B

14

合成废热锅炉

200℃

1.6MPa

高湿

500

带散热管或分装

UYB-40B

15

液氨贮罐

液氨

30℃

2.5MPa

正常

视用户需要

外接

UYB-40B

16

拖探塔

脱碳液

150℃

1.6MPa

再生时温度较高

1000-1500

高湿需加散热

UYB-400B

17

高压水洗、氨洗

50℃

22MPa

高压

500-800

高温需加散热

UYB-220B

18

醇分

甲醇

50℃

22MPa

可能有石蜡

500-800

视设备结构定

UYB-220B320C

19

醇洗

水、甲醇

50℃

22MPa

可能有石蜡

500-800

视设备结构定

UYB-220B

20

甲醇精馏塔

精甲醇

120℃

1.6MPa

正常

1000-1500

外装

UYB-40B

21

甲醇脱醚塔

精甲醇

120℃

1.6MPa

正常

1000-1500

外装

UYB-40B

22

尿素-分塔

尿液

160℃

1.6MPa

腐蚀、结晶

1000-1500

内装

UYB-40B

23

解析塔

尿液

140-110

1.6MPa

高温、脏

1000

内外均可

UYB-40B

24

尿液缓冲槽

尿液

常温

1.6MPa

腐蚀

1000

内外均可

UYB-40B

另外尚有油分、甲醇中间贮罐、甲醇贮罐尿素用液氨贮罐及用户提供的其它两点




  1、质保期:发货之日起12个月


  2、在质保期内,免费更换配件、维修;接到需方故障电话,电话中不能解决的,安排技术人员48小时到达现场(不可抗力因素除外)。如非产品质量原因,需方需负担我方技术人员的路费及出差补助


  3、产品终身提供效验标定服务


  4、产品终身维修
