电磁流量计

电磁流量计

XFE型智能电磁流量计测量原理是基于法拉第电磁感应定律:导电液体在磁场中做切割磁力线运动时,导体中产生感应电势。

产品咨询热线:
15560208989

  XFE型智能电磁流量计测量原理是基于法拉第电磁感应定律:导电液体在磁场中做切割磁力线运动时,导体中产生感应电势,其感应电势E为:E=KBVD式中:

  K=————————仪表常数

  B=————————磁感应强度

  V=————————测量管道截面内的平均流速

  D=————————测量管道截面的内径

  由此式可知,当测量管结构、磁场感应强度一定时,体积流量与感应电势成正比。测量出感应电压就可得到流进管道的体积流量。将感应电压信号通过一对或多对与液体直接接触的电磁检出,并通过电缆送至转换器通过智能化处理,然后LCD显示或转换成标准信号4-20mA、频率信号Hartx协议通讯的输出。

  测量流量时,导电性液体以速度V流过垂直于流动方向的磁场,导电性液体的流动在测量电极上感应出一个与平均流速成正比的电压,由此可以得出通过管道的体积流量

1

为:Q=πDE/4KB

式中

      Q————————体积流量

   E————————感应电压

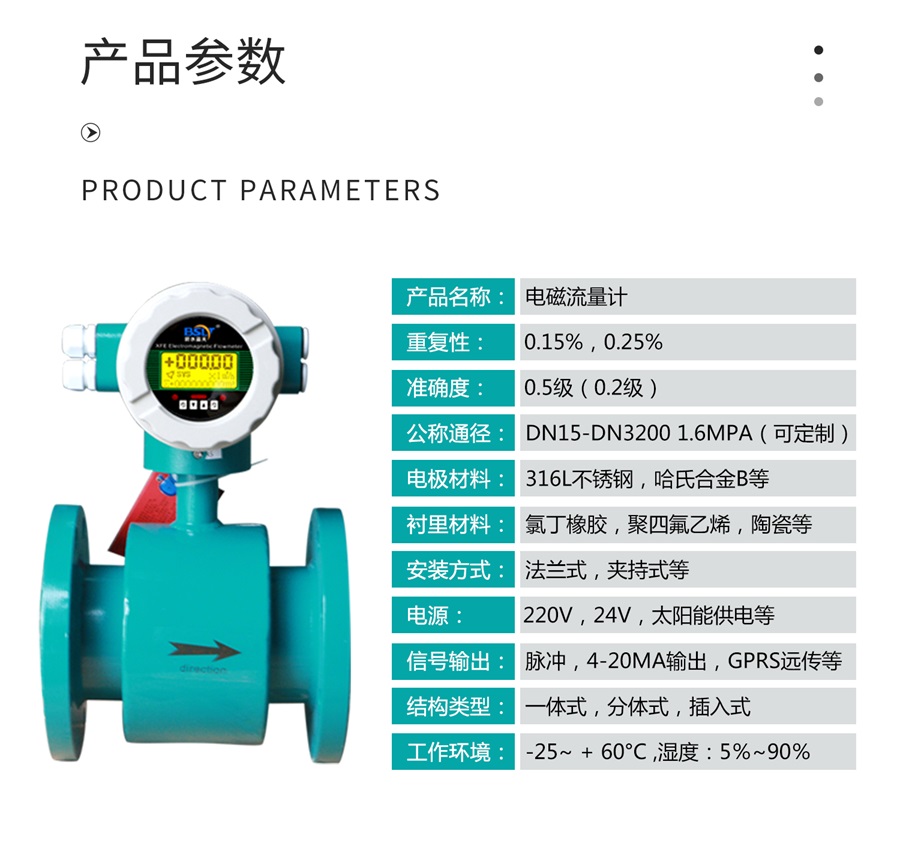

XFE系列电磁流量计的技术参数


  ◆     测量流体:导电液体

       准确度等级:0.5级(可特殊定制0.2级)
       重复性:0.15%、0.25%
       流体温度:-25℃~250℃
       额定压力:(见右图)
       介质流速范围:0.3~12m/s
       电导率:≧
5μS/cm
       电极材料:316不锈钢、哈氏合金B、哈氏合金C、钽、钛、铂铱合金、碳化钨、镍等
       电极个数:
3个电极
       衬里材料:氟丁橡胶
CR、聚四氟乙烯F4,聚全氟乙丙烯F46,聚氨酯橡胶PU
       表体法兰材料:
304不锈钢、20#碳钢、其他材料(特殊订货)
       安装形式:
法兰连接型、夹持式、螺纹连接、卡箍、插入式等
       防护等级:
IP65IP67、IP68
       转换器供电电源:220±20%电池供电24VDC三种供电方式供选择
       信号输出:标准输出信号为脉冲输出,可供选择的输出还有
4-20mAHART通讯协议,MODERBUS协议
       结构形式:一体型和分体型(带
10m标配电缆)
       功耗:
0.65W

       工作环境:环境温度:-25℃~60℃,湿度为5%~90%
       防爆等级:不防爆很防爆Exdeibmp‖CT3-T6
       转换器显示界面:中英文的LCD显示界面和操作界面可切换,可以显示瞬时流量,累计流量,有多种流量单位选择。





公称通径

额定压力等级

DN25-DN150

4.0MPa

DN200-DN1000

1.0MPa

DN1100-DN2000

0.6MPa

DN2200-DN3200

0.25Mpa


  1、质保期:发货之日起12个月


  2、在质保期内,免费更换配件、维修;接到需方故障电话,电话中不能解决的,安排技术人员48小时到达现场(不可抗力因素除外)。如非产品质量原因,需方需负担我方技术人员的路费及出差补助


  3、产品终身提供效验标定服务


  4、产品终身维修
